陶粒的性能

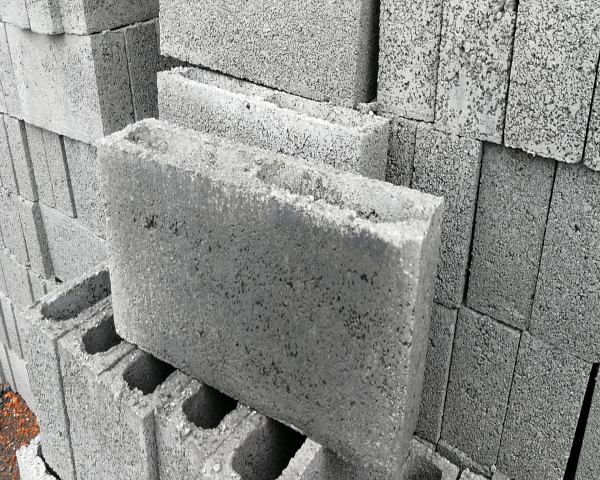

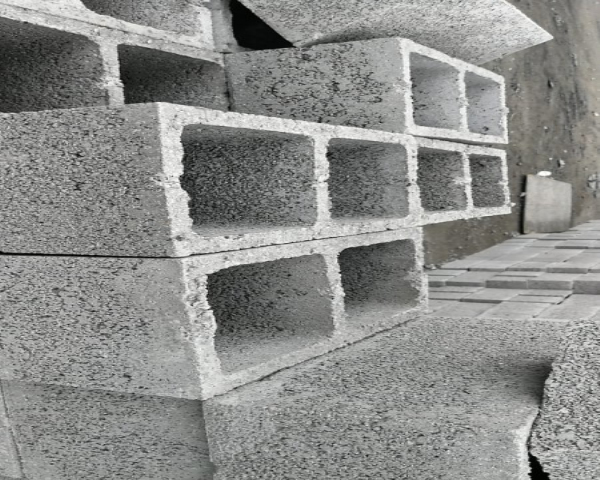

輕質粘土陶粒制成的混凝土空心砌塊稱為陶粒磚,它具有防火、質輕、高強、隔熱、防潮等優(yōu)點,最適合于空層框架建筑墻體材料,也可用作舊建筑物重新間隔的墻體材料。使用方便,規(guī)格整齊。施工時可以隨意切割、安裝喉管。施工時不必淋水,場地清潔,可以采用傳統(tǒng)的水泥沙漿批擋。
哈爾濱陶粒磚重量輕,運輸費用只有紅磚的三分之一。每12.5塊陶粒磚可砌一平方米墻體,效率比紅磚高三倍。陶粒不含酸堿,不會風化,以水泥粘結而成不怕長期水浸,使用期可達50年以上,建成的樓宇有冬暖夏涼的效果。
陶粒自身的堆積密度小于1100kg/m3,一般為300~900kg/m3。以陶粒為骨料制作的混凝土密度為1100~1800kg/m3,相應的混凝土抗壓強度為30.5~40.0Mpa。陶粒的特點是外表堅硬,而內部有許許多多的微孔。這些微孔賦予陶粒質輕的特性。200號粉煤灰陶粒混凝土的密度為1600kg/m3左右,而相同標號的普通混凝土的密度卻高達2600kg/m3,二者相差1000kg/m3。
保溫、隔熱
陶粒由于內部多孔,故具有良好的保溫隔熱性,用它配制的混凝土熱導率一般為0.3~0.8W/(m?k),比普通混凝土低1~2倍。所以,陶粒建筑都有良好的熱環(huán)境。
耐火性優(yōu)異
普通粉煤灰陶?;炷粱蚍勖夯姨樟F鰤K集保溫、抗震、抗凍、耐火等性能于一體,特別是耐火性是普通混凝土的4倍多。對相同的耐火周期,陶粒混凝土的板材厚度比普通混凝土薄20%。此外,粉煤灰陶粒還可以配制耐火度1200℃以下的耐火混凝土。在650℃的高溫下,陶?;炷聊芫S持常溫下強度的85%。而普通混凝土只能維持常溫下強度的35%~75%。
抗震性能好
陶粒混凝土由于質量輕,彈性模量低,抗變形性能好,故具有較好的抗震性能。在1976年唐山大地震中,天津建造的4棟陶?;炷链蟀褰ㄖ就旰?,并能照常使用。而其周圍相當數(shù)量的磚混建筑都不同程度地受到震害。這雖然與建筑結構體系有關,但是陶?;炷辆哂袃?yōu)良的抗震性能也是一個重要原因。1976年意大利費留利地區(qū)發(fā)生9級的強烈地震,統(tǒng)計資料表明,磚混建筑物損壞率達40%~60%,框架結構黏土空心磚建筑損壞率為33%,而陶?;炷两ㄖp壞率只有5%。陶粒的抗震性能由此可見。
吸水率低,抗凍性能和耐久性能好
陶?;炷聊退帷A腐蝕和抗凍性能優(yōu)于普通混凝土。250號粉煤灰陶?;炷?,15次凍融循環(huán)的強度損失不大于2%。1976年有關部門對全國自1985年以來所建的陶?;炷凉こ踢M行了實測,結果表明,無論是預制的還是現(xiàn)澆的,室內的與室外的,所含鋼筋均未銹蝕,測的碳化深度一般不大于30㎜,后期強度還可以繼續(xù)增長。由此可見,陶?;炷潦且环N優(yōu)良的建筑材料,應大力推廣使用。
抗?jié)B性優(yōu)異
據(jù)多次測試,陶粒混凝土的抗?jié)B性能優(yōu)于普通混凝土。以20MPa陶?;炷僚c普通混凝土為例,經多次測試進行比較,普通混凝土的抗?jié)B指數(shù)為B6,而陶粒混凝土則可達到B18至B25。1970年天津用20MPa的陶粒混凝土建造的防空通道(深3m,地下水位0.9 m),至1980年檢查時沒有發(fā)現(xiàn)滲漏現(xiàn)象。寧波建造的兩條20MPa陶?;炷炼诖ㄝd重量80t),水上作業(yè)13年,從未出現(xiàn)滲漏現(xiàn)象。因此陶?;炷潦侵谱魉畨?,地下工程的優(yōu)良建筑材料之一。
抗堿集料反應能力優(yōu)異
最近瀏覽:
相關新聞
- 青磚具有歷史傳承意義 2020-08-08
- 古青磚完美的體現(xiàn)了我國歷史的文化 2019-12-09
- 青磚和環(huán)境的搭配問題 2020-04-23
- 哈爾濱青磚產品的特性 2020-05-14
- 突破局限性的青磚應用范圍更為廣泛 2019-11-27
- 青磚生產中影響磚坯的環(huán)節(jié) 2020-03-26
- 青磚的起源和應用 2019-09-09
- 為什么陶粒磚能同時做到質地輕、隔熱、防火? 2021-03-25
- 青磚所屬我國的歷史悠久的制造陶業(yè)的產業(yè) 2020-01-15
- 青磚材料的應用讓人們逐漸的感受到了時代的氣息 2019-09-23
